製品紹介 > 加速度ピックアップ
加速度ピックアップ PICKUPS

構造等 標準圧電式 汎用せん断形 高感度せん断形
形 式 PV-03 PV-85（86) PV-94 （95) PV-87
外観
感 度 0.47 pC/m/s2 6.42 pC/m/s2 0.714 pC/m/s2 40 pC/m/s2
容 量 270 pF 720 pF 360 pF 780 pF
取付共振 30kHz 24(21)kHz 36kHz 9kHz
周波数
範囲*		 20〜1,000Hz（±1%） 1〜7,000Hz 1〜10,000Hz 1〜3,000Hz
温度範囲 -50〜200℃ -50〜160℃ -50〜160℃ -50〜160℃
コード VP-51A VP-51A VP-51A VP-51A
質 量 38g 23g 9g 115g
価 格
（税抜）		 \400,000 \50,000(70,000) \60,000(70,000) \60,000

構造等 3方向せん断形
形 式 PV-93* PV-97C PV-97I
外観 アンプ内蔵

感 度 0.831 pC/m/s2 0.12 pC/m/s2 （1.1 mv/m/s2）
容 量 410 pF 420 pF −
取付共振 − − −
周波数
範囲*		 1〜4(8)kHz 1〜15(10)kHz 1〜7（5）kHz
温度範囲 -50〜160℃ -50〜160℃ -20〜125℃
コード VP-51C

VP-51L×3

 VP-51W
質 量 30g 4.7g 8g
価格
（税抜）		 \140,000 \180,000 \200,000

構造等 高温用せん断 超小形せん断形
形 式 PV-65 PV-63 PV-90B PV-08A
外観
感 度 7.14 pC/m/s2 4.59 pC/m/s2 0.18 pC/m/s2 0.102 pC/m/s2
容 量 3,900 pF 2,800 pF 410 pF 410 pF
取付共振 25kHz 26kHz 70kHz 52 kHZ

周波数
範囲*

 1〜9,000Hz 1〜8,000Hz 1〜25,000Hz 1〜25,000Hz
温度範囲 -50〜260℃ -20〜300℃ -50〜160℃ -50〜160℃
コード VP-51B

VP-51I

 VP-51L VP-51J
質 量 26g 28g 1.2g 0.7g
価格
（税抜）		 \130,000 \260,000 \80,000 \95,000

構造等 小型せん断形
形 式 PV-90H PV-91C PV-90T
外観 アンプ内蔵
 TEDS
感 度 0.29 pC/m/s2 (1 mV/m/s2) （0.5 mv/m/s2）
容 量 500 pF - −
取付共振 60kHz 55 kHZ 50kHz
周波数
範囲*		 1〜20,000Hz（±10%） 1〜20,000Hz（±10%） 1〜12,000Hz
温度範囲 -50〜250℃ -50〜170℃ -20〜100（85）℃
コード VP-51LB

VP-51LC

 VP-51LC
質 量 2g 1.8g 2g
価格
（税抜）		 \120,000 \120,000 \120,000
*形式で（　）のあるものはコネクタが上面の物です。
*感度は代表値です。
*PV-97の周波数範囲はZ軸で（ ）はX・Y軸です。PV-93では1と3軸で（ ）は2軸です。
*容量はコードの容量を除く値で、代表的な値です。
*この頁の質量の単位はg表記してあります。
*周波数範囲±1dB
ローノイズコード *延長:VP-51A \1,000/m(3,5,10m) VP-51B \1,500/m(3,5m)
 VP-51C \3,800/m(5m) VP-51L \1,500/m(3,5,10m)
( )は標準、標準外\5,000加算
形 式 特 徴 寸法 コネクタねじ 静電
容量		 最大
温度		 被覆材料*・色 価格
（税抜）
VP-51A 標準 φ2.1×2m 10- 32 UNF 180pF 105℃ PVC・黒 ¥8,000
VP-51B 耐熱 φ2.1×2m 10- 32 UNF 220pF 260℃ PTFE・赤 ¥12,000
VP-51C 3方向 φ2.1×2m 10- 32 UNF 180pF 105℃ PVC・黒白赤 ¥25,000
VP-51L
−
 φ1.2×2m M3×0.5 10-32 UNF 260pF 160℃ FEP・黒 ¥14,000
VP-51I 耐熱 φ2×1m 10- 32 UNF 150pF 300℃ ステンレスブレード ¥65,000
VP-51J PV-08A用 φ1.2×380mm M3×0.25 10-32 UNF 60pF 160℃ FEP・黒 ¥30,000
VP-51LL
−
 φ1.2×2m M3×0.4 10-32 UNF 260pF 160℃ FEP・黒 ¥13,000
VP-51W 3方向 φ2.4×3m M5.5
−
 		105℃ PVC・灰 ¥38,000
VP-51LB 耐熱 φ1.35×2m M3×0.5 10-32UNF 220pF 250℃ PTFE・赤 ¥18,000
VP-51LC コア付 φ1.2×2m M3×0.5 10-32UNF 260pF 160℃ FEP・黒 ¥16,000

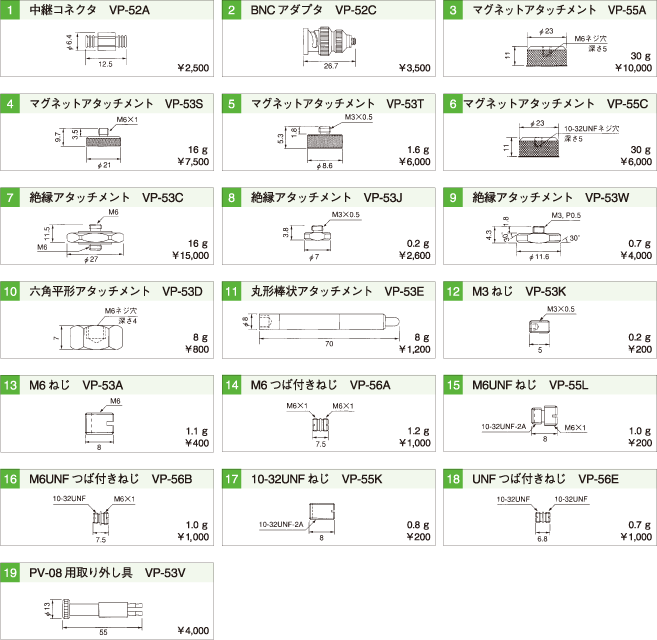

アタッチメント　価格（税抜）
