（１）L形ピトー管（JIS形）
主として流速測定に用いるもので、風洞や流路等に装置し、全圧と静圧を取り出してその差圧をマノメータ等で測定し、流速や流量を計算するものです。流れの方向に対して±6°まで有効です。D=3〜 20 L=100〜3,000L まで各種あります。
（２）ウエスタン形ピトー管
先端が小さいので、ダクトに入れやすく、ピトー管係数が小さいので検出感度が大きくなります。先端の口径がL形に比較して大きいので、ダストの多い所でも使用できます。
| （３）JIS形ピトー管 |
| イ． |
温度150℃以上、又は腐食性流体の場合はステンレス製を使用して下さい。掲載してあるものはすべてステンレス製です。 |
| ロ． |
350℃以上の場合は、アルゴン溶接したものを使用して下さい。 |
| ハ． |
ピトー管係数の校正表が必要な場合は較正試験費が必要です。 |
|
 |
| L形 価格（税抜） |
| 3×100 |
S* |
\30,000 |
| 4×250 |
S* |
\30,000 |
| 6×380 |
S |
\30,000 |
| 10×500 |
S |
\39,000 |
| 10×1,000 |
S |
\44,000 |
| 12×1,000 |
S |
\61,500 |
| 12×1,500 |
S |
\75,000 |
| 15×1,500 |
S |
\88,000 |
| 15×2,000 |
S |
\99,000 |
| 20×2,000 |
S |
\132,000 |
| 20×3,000 |
S |
\165,000 |
|
| ウェスタン形 価格（税抜） |
| 10×500 |
S |
\60,000 |
| 8×1,000 |
S |
\66,000 |
| 10×1,000 |
S |
\72,000 |
| 12×1,000 |
S |
\78,000 |
| 12×1,500 |
S |
\96,000 |
| 12×2,000 |
S |
\108,000 |
|
S…SUS304 *JIS準拠
※別途送料がかかります。 |
| U字形マノメータ |
（スタンド別売） |
| 測定範囲 |
1目盛 |
幅90×全長 |
価格（税抜） |
| 0.5-0-0.5kPa |
0.01kPa |
125mm |
\19,700 |
| 1.0-0-1.0 |
0.01 |
225 |
\21,500 |
| 1.5-0-1.5 |
0.01 |
330 |
\24,500 |
| 2.0-0-2.0 |
0.01 |
430 |
\27,900 |
| 2.4-0-2.4 |
0.01 |
515 |
\32,000 |
| 2.9-0-2.9 |
0.01 |
615 |
\35,000 |
| 3.9-0-3.9 |
0.01 |
820 |
\41,500 |
| 4.9-0-4.9 |
0.01 |
1,025 |
\47,000 |
| 7.3-0-7.3 |
0.02 |
1,510 |
\71,000 |
| 9.8-0-9.8 |
0.02 |
2,020 |
\86,500 |
上記価格には工場よりの直送費が含まれています。
1mmH2O≒0.01kPa＝10Pa |
|
| 微差圧計 W081F |
 |
| 流体 |
空気 |
| 外形 |
表面形 |
| 置針 |
なし |
| 口金 |
側面取付（出荷時） |
| H/V |
水平／垂直選択、無印取付任意 |
| 測定範囲 |
精度 |
１目盛 |
取付方向 |
価格（税抜） |
| 0〜50Pa |
±5.0%F.S |
0.5Pa |
H/V |
\22,200 |
| 0〜100 |
±2.5 |
1 |
H/V |
\22,200 |
| 0〜200 |
±2.5 |
2 |
|
\20,100 |
| 0〜300 |
±1.5 |
2 |
|
\20,100 |
| 0〜500 |
±1.5 |
5 |
|
\20,100 |
| 0〜1,000 |
±1.5 |
10 |
|
\20,100 |
| 0〜2kPa |
±1.5 |
0.02kPa |
|
\20,100 |
| 0〜3 |
±1.5 |
0.02 |
|
\20,100 |
| 0〜5 |
±1.5 |
0.05 |
|
\20,100 |
| 0〜10 |
±1.5 |
0.1 |
|
\23,700 |
| 0〜20 |
±1.5 |
0.2 |
|
\23,700 |
| 0〜30 |
±1.5 |
0.2 |
|
\23,700 |
| 0〜50 |
±1.5 |
0.5 |
|
\23,700 |
| 0〜100 |
±1.5 |
1 |
|
\23,700 |
| ±50Pa |
±2.5 |
1Pa |
H/V |
\23,700 |
| ±100 |
±2.5 |
2 |
|
\23,700 |
| ±200 |
±1.5 |
5 |
|
\23,700 |
| ±300 |
±1.5 |
5 |
|
\23,700 |
| ±500 |
±1.5 |
10 |
|
\23,700 |
| ±1,000 |
±1.5 |
20 |
|
\23,700 |
| ±2kPa |
±1.5 |
0.05kPa |
|
\23,700 |
| ±3 |
±1.5 |
0.05 |
|
\23,700 |
|
|
| 傾斜形マノメータ KM-306 |
 |
| 目盛板 |
0〜2.95kPa １目盛 0.01kPa |
| 拡大率 |
3、5、10倍（可変）* |
寸法・質量
本体
格納箱 |
380×260×150mm・3kg
510×315×235mm・3.9kg |
| 価格（税抜） |
\121,000
（荷造費\4,000） |
*測定範囲は2.95kPaを拡大率で割ってください。 |
|

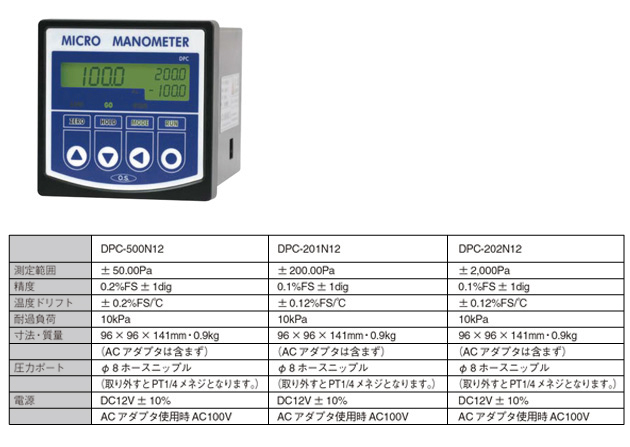

| 微差圧計・差圧計 DPCシリーズ |
|
|
|
